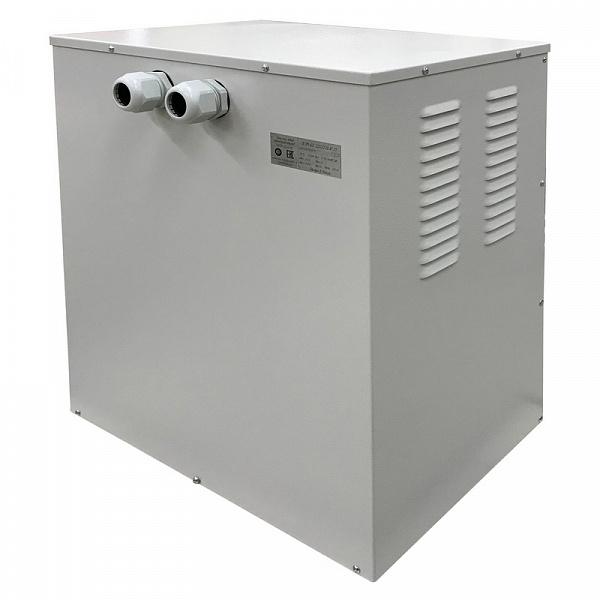

Симметрирующий трансформатор ТСТО-25-НГР в корпусе

Симметрирующий трансформатор без гальванической развязки «Штиль» ТСТО-25-НГР обеспечивает решение двух часто встречающихся проблем, возникающих при подключении мощной однофазной нагрузки к трехфазной сети: снижает перекос фаз, то есть разброс значений напряжения в разных фазах, и выравнивает потребляемые от разных фаз токи, например при номинальном токе однофазной нагрузки трансформатора ТСТО-25-НГР 114 А потребляемый ток по фазам составит 38, 76 и 38 А.

Трансформаторы ТСТО без гальванической развязки (ТСТО-ХХ-НГР) можно применять, если имеется возможность разделить нейтральные провода сети и нагрузки, при этом нейтральный провод нагрузки будет подключаться к выходу трансформатора. Если же нейтрали сети и нагрузки не разделять, то распределение тока по фазам может отличаться от заявленного, т. е. симметрирование может быть нарушено.

При применении ТСТО с гальванической развязкой (ТСТО-ХХ-ГР) нейтрали сети и нагрузки можно разделять или не разделять — распределение токов по фазам в любом случае будет соответствовать указанному в паспорте (в соотношении 1:2:1). Кроме того, симметрирующий трансформатор ТСТО с гальванической развязкой позволяет создать систему электропитания, не имеющую гальванической связи с землёй. Таким образом, трансформаторы ТСТО с гальванической развязкой обладают большей универсальностью, но и являются более дорогими — цена модели сопоставимой мощности примерно в полтора раза выше.

ТСТО обеих разновидностей (как ГР, так и НГР) подключаются к питающей сети с помощью 3 проводов, нейтральный провод не используется. Токи потребления по фазам распределяются в соотношении 1:2:1 или 25-50-25%, при этом ток через нейтральный провод отсутствует. Следует учитывать, что потребляемая симметрирующим трансформатором от сети полная мощность в 1,33 раза больше мощности, потребляемой его нагрузкой.
